在电子系统设计中，晶振负载电容匹配是确保时钟信号稳定传输的核心环节。负载电容（CL）作为晶振谐振电路的关键参数，直接影响晶振的起振条件、频率稳定性及抗干扰能力。本文将从理论推导、工程实践及案例分析三个维度，聊聊晶振负载电容匹配的底层逻辑与实施方法。

一、负载电容匹配的理论基础

1. 晶振等效电路与谐振条件

晶振的等效电路可简化为电感L、电容C和电阻R的串联模型。当输入信号频率与晶体固有频率一致时，电路发生共振，产生稳定的正弦波输出。其谐振频率公式为：

其中，L为晶体等效电感，C为等效电容，R为等效电阻。负载电容CL需与晶体内部电容C形成谐振，否则会导致频率偏移或起振失败。

2. 负载电容的物理意义

负载电容是晶振输出端与地之间的等效电容，包含PCB走线电容、芯片引脚电容及外部并联电容。其值需满足：

l 最小负载电容（CLmin）‌：确保晶振在最低温度下仍能起振；

l 最大负载电容（CLmax）‌：防止高频噪声耦合，避免信号失真。

二、负载电容匹配的工程推导

1. 负载电容与晶振参数的关系

负载电容CL需与晶振的标称电容C、等效电感L及电阻R匹配。其关系可表示为：

其中，C为晶体内部电容，L为等效电感，R为等效电阻。该公式表明，负载电容需根据晶振的内部参数动态调整，以实现谐振。

2. 负载电容的计算方法

l 步骤1：确定晶振标称参数‌

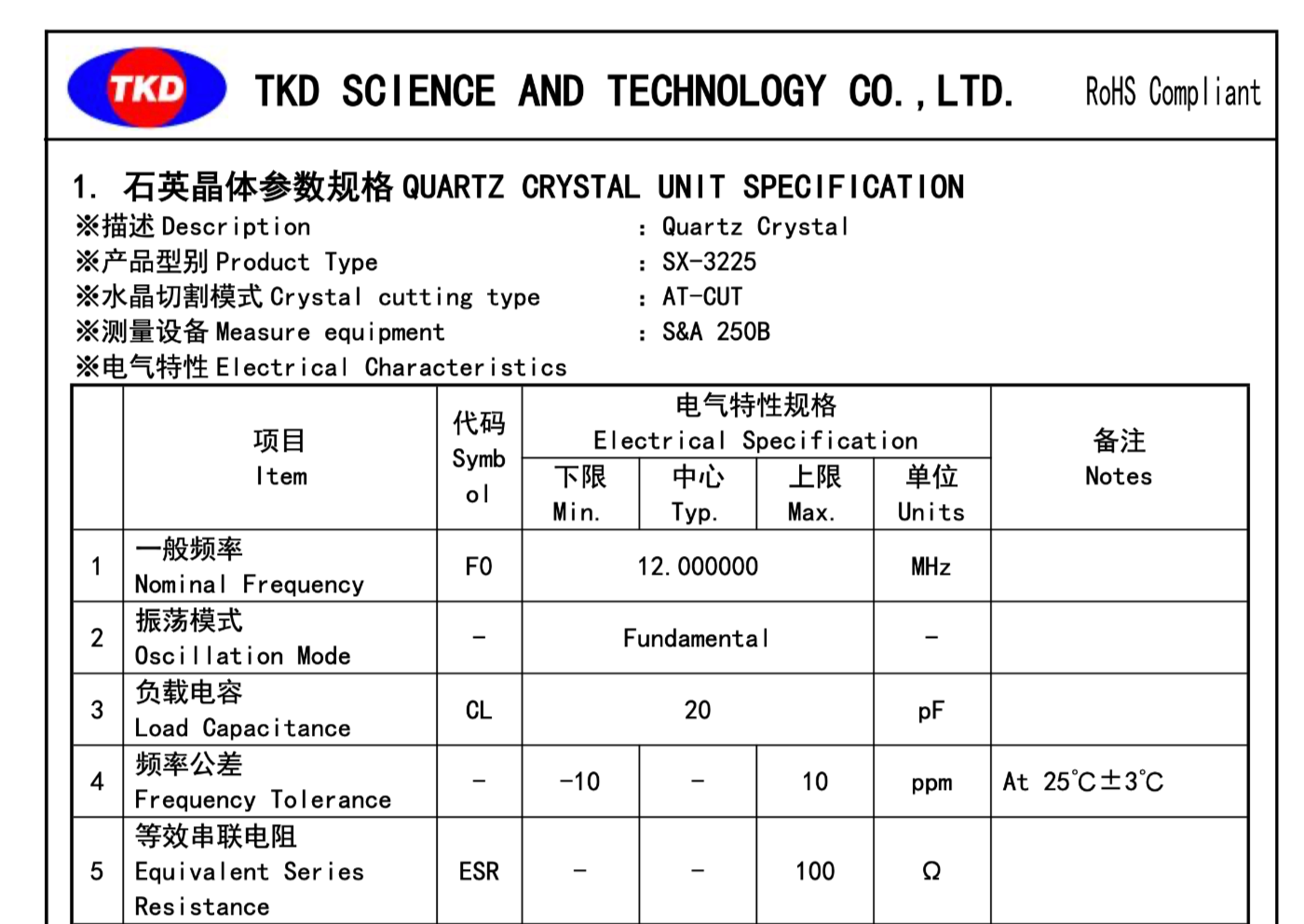

从晶振数据手册中获取标称频率f、等效电感L、等效电阻R及标称电容C。

l 步骤2：计算理论负载电容‌

根据谐振频率公式，计算理论负载电容CL：

l 步骤3：调整实际负载电容‌

实际负载电容需考虑PCB走线电容（通常为5~10pF）及芯片引脚电容（约2~5pF）。例如，某晶振标称电容为20pF，若PCB走线电容为8pF，芯片引脚电容为3pF，则需通过并联电容补足9pF（20 - 8 - 3 = 9pF）。

3. 负载电容的容差控制

负载电容的容差需控制在±10%以内，以确保频率稳定性。例如，某晶振标称负载电容为20pF，实际容差需控制在±3pF以内，否则会导致频率偏移超过允许范围。

三、负载电容匹配的注意事项

1. 避免过驱动或欠驱动

驱动功率过大会导致晶振内部电场过强，引发压电材料疲劳；过小则无法维持稳定振荡。例如，某晶振标称驱动功率为100μW，实际驱动功率需控制在80~120μW之间。

2. 温度补偿设计

温补晶振（TCXO）需在-40℃~85℃范围内保持频率稳定。例如，某工业级晶振通过内置温度传感器与补偿电路，将温度对频率的影响从±10ppm降至±1ppm。

3. EMI抑制措施

晶振输出需通过滤波电路抑制高频噪声。例如，某5G模块采用π型滤波器（L1=10nH，C1=100pF，C2=10pF），将输出噪声从-40dBm降至-60dBm。

结语

晶振负载电容匹配是电子系统稳定性的基石。从理论推导到工程实践，工程师需综合考虑晶振参数、PCB布局及环境因素。未来，随着智能化与小型化技术的发展，负载电容匹配将向更高效、更可靠的方向发展，为智能硬件提供坚实的时钟保障。
