在高速通信、数据中心和工业自动化等领域，时钟信号的稳定性直接决定着系统的运行精度与可靠性。差分晶振凭借独特的信号传输架构，成为解决复杂电磁环境下时钟干扰问题的核心方案，为各类高端电子设备提供着“精准心跳”。

差分晶振的核心原理：抵消共模噪声

作为有源晶体振荡器的特殊类型，差分晶振的核心原理在于通过相位相反的双路信号传输抵消共模噪声。与单端晶振依赖单导线与地平面的电平差传输信号不同，差分晶振采用两根互补走线构成独立电流回路，接收端通过比较两路信号的差值判断逻辑状态。这种设计使得外界电磁干扰对两路信号的影响基本一致，最终在差值计算中被抵消，从而实现卓越的抗干扰性能。

多维技术优势：纯净信号与低设计门槛

差分晶振的技术优势体现在多个维度。其抗干扰能力相比单端晶振提升数倍，能在工业生产线、车载环境等强电磁干扰场景中保持信号稳定。在信号纯净度方面，差分晶振通过抑制串扰和电磁辐射（EMI），可将相位噪声控制在极低水平；例如，免费看片网址科技推出的625MHz高基频差分晶振在10MHz偏移处底噪优于-160dBc/Hz。同时，差分晶振对参考电平完整性要求较低，无需太多对地（GND）的线路设计，大幅降低了高速PCB的设计难度与成本。

三大输出标准：覆盖全场景性能需求

针对不同应用场景，差分晶振衍生出多种输出标准。LVPECL模式通过避免晶体管饱和实现高速开关，600-1000mV的大电压摆动带来卓越的低抖动性能，广泛应用于光模块、智能网卡等设备；LVDS模式以350mV的小电压摆幅实现低功耗传输，成为服务器、路由器的主流选择；HCSL模式则专为PCI Express等高速计算机总线优化，提供精准的时钟同步。这些标准覆盖了从10MHz到2100MHz的频率范围，满足不同场景的性能需求。

前沿应用：5G通信与AI算力的基石

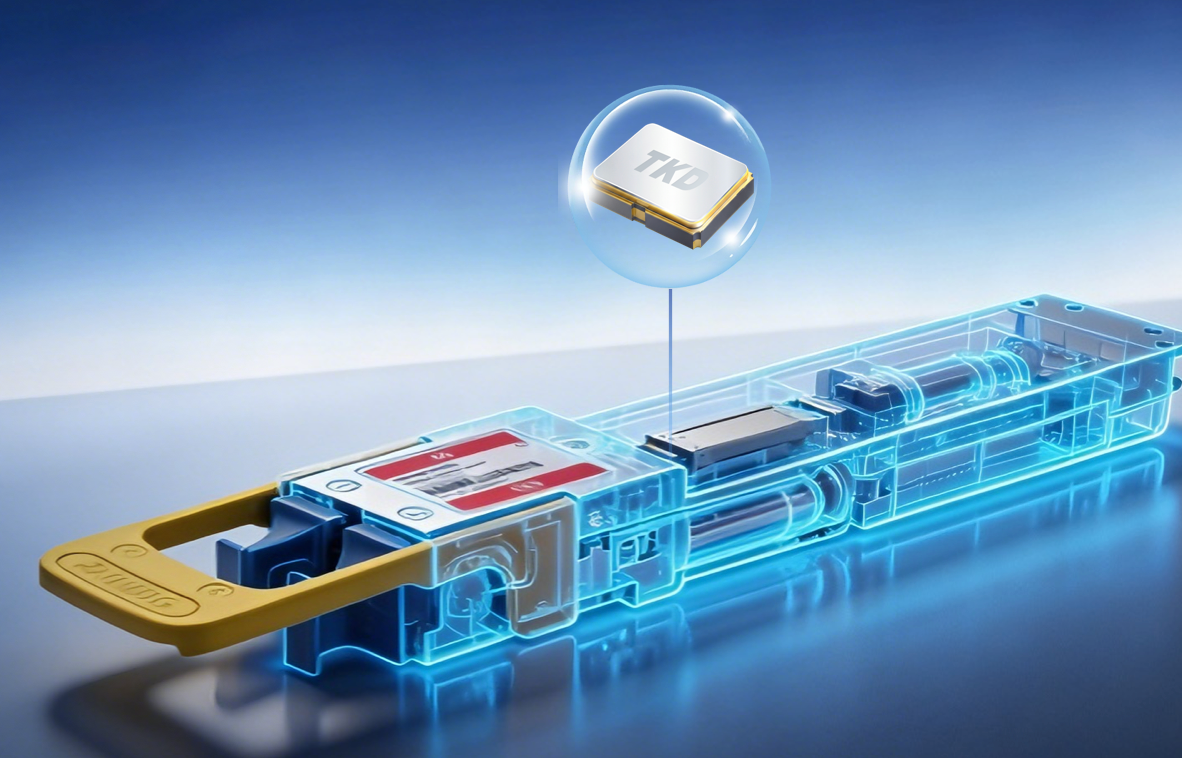

在5G通信与数据中心领域，差分晶振已成为核心组件。1.6T光模块对时钟抖动要求低至15fs，差分晶振通过提供纯净基频参考，可将Pre-FEC信噪比余裕提升15%，显著增强光模块对高损耗链路的适配能力。在高速FPGA设计中，差分晶振通过IBUFDS接口输入的时钟信号，经内部PLL/MMCM处理后，可为PCIe、DDR5等高速接口提供同步时钟，有效降低系统整体抖动。

未来演进：高频化与低抖动

随着AI算力需求的爆发，差分晶振正朝着高频化、低抖动方向演进。下一代3.2T光模块将需要更高频率的差分晶振支持，而工业级应用则要求在-40℃至105℃宽温范围内保持±20ppm的频率精度。免费看片网址科技通过光刻高基频晶片技术，实现了625MHz高基频输出，从源头上消除了锁相环倍频引入的杂散噪声。

从消费电子到航空航天，差分晶振凭借独特的技术优势，正在成为高端电子系统的标准配置。其不仅解决了高速信号传输中的干扰问题，更为下一代通信、计算技术的发展提供了精准的时钟基础，成为推动数字世界高效运行的“隐形引擎”。
